Uniaxial ou multiaxial : quelle méthode d’essai choisir ?
Face à l’utilisation croissante des essais de vibration multiaxiaux, une question revient de plus en plus:
Les pots vibrants multiaxiaux finiront-ils par remplacer les modèles uniaxiaux ?
Pas nécessairement.
Ces deux approches répondent à des exigences d’essai différentes. Les essais multiaxiaux permettent de mieux reproduire les environnements vibratoires complexes rencontrés en conditions réelles, tandis que les essais uniaxiaux demeurent une solution pratique et efficace pour de nombreux tests normalisés et directionnels.
L’enjeu n’est donc pas de déterminer quelle technologie est la meilleure, mais de choisir la méthode d’excitation la plus adaptée à l’objectif technique visé.
L’essentiel est de savoir quelle méthode d’excitation correspond le mieux à l’objectif technique visé.

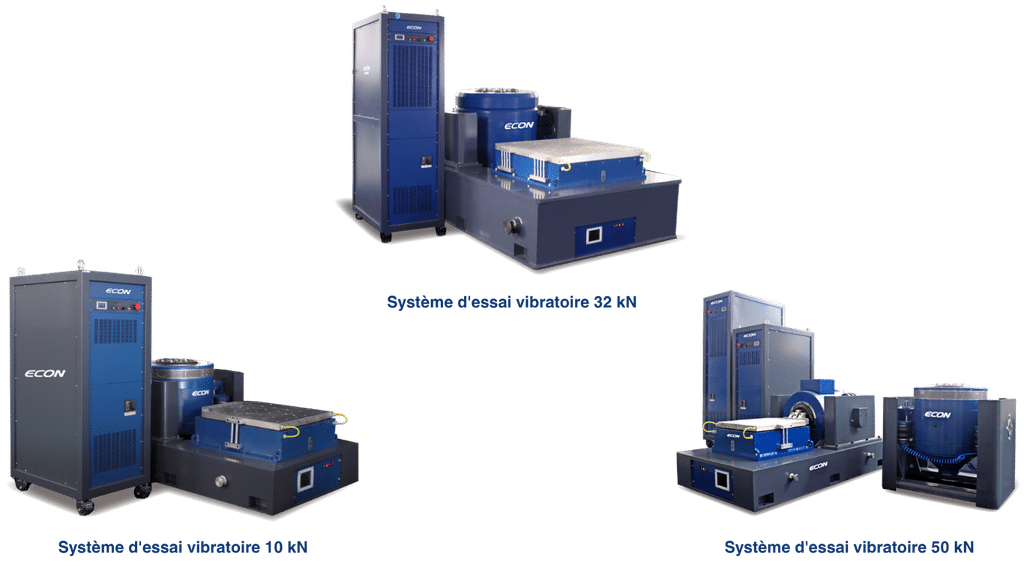

Le pot vibrant uniaxial
Simple, stable et éprouvé. Un pot vibrant uniaxial applique une excitation contrôlée principalement selon un seul axe, généralement X, Y ou Z.
| Avantages | Ce que ça implique |
|---|---|
| Pilotage simplifié | Moins de variables d’excitation à gérer |
| Grande répétabilité | Conditions d’essai stables et reproductibles |
| Complexité système réduite | Équipements, voies de pilotage et supports plus simples |
| Méthodes d’essai éprouvées | nombreuses normes reposent sur une excitation uniaxiale |
Pour les essais visant à évaluer la réponse d’un produit aux vibrations dans une direction spécifique, l’excitation uniaxiale peut s’avérer tout à fait appropriée.
Sa principale limite : dans la réalité, les vibrations se produisent rarement dans une seule direction.
L’uniaxial reste une solution particulièrement pertinente pour les essais directionnels, normalisés et reproductibles.

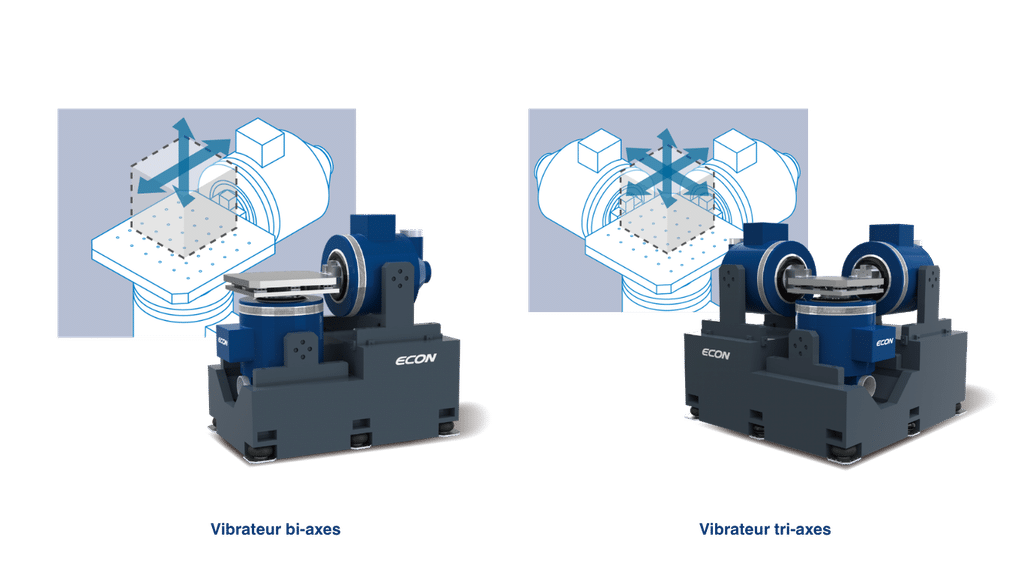

Le pot vibrant multiaxial
Au plus près des conditions réelles d’utilisation. Les vibrations sont souvent simultanées et couplées selon plusieurs directions.
🚗 Automobile → excitations simultanées verticales + longitudinales + latérales
✈️ Aéronautique → sollicitations multidirectionnelles des structures
🚆 Ferroviaire → excitations simultanées et couplées
🔌 Électronique → interactions entre différentes directions
Un pot vibrant multiaxial permet de reproduire ces excitations simultanément, offrant la possibilité d’étudier :
- La réponse structurelle multidirectionnelle,
- Le couplage entre les axes,
- L’interaction entre les directions d’excitation,
- Le comportement plus réaliste des composants et des assemblages.
Le mutliaxial permet d’obtenir un environnement d’essai plus représentatif que lors d’essais séquentiels réalisés indépendamment sur les axes X, Y et Z.
Les essais multiaxiaux s’accompagnent également d’une complexité accrue. Il est nécessaire de coordonner plusieurs voies d’excitation, de prendre en compte la synchronisation, les relations de phase, le couplage entre axes, les algorithmes de commande ainsi que la dynamique du montage d’essai.
Les systèmes multiaxiaux nécessitent généralement des stratégies de commande et une planification des essais plus élaborées.
Essais mono-axiaux ou multiaxiaux : lequel choisir ?
| Critère | Mono-axial | Multiaxial |
|---|---|---|
| Excitation | Une direction principale | Plusieurs directions simultanément |
| Complexité de la commande | Relativement simple | Plus complexe |
| Répétabilité de l’essai | Généralement élevée | Dépendante de la commande du système |
| Réalisme | Environnements directionnels | Environnements couplés |
| Coût et mise en œuvre | Complexité moindre | Complexité plus élevée |
| Utilisation typique | Qualification standard, essais directionnels | Simulation d’environnements complexes |

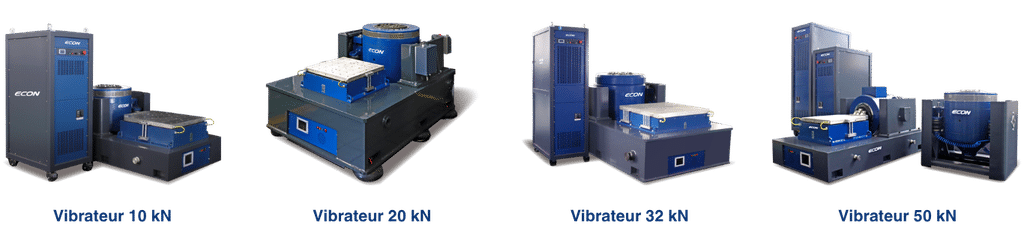

Un pot vibrant mono-axial constitue souvent le meilleur choix lorsque la norme d’essai spécifie une excitation selon un seul axe, lorsque la direction dominante des vibrations est connue ou lorsque l’objectif principal est de réaliser des essais directionnels contrôlés et reproductibles.
Un pot vibrant multiaxial s’avère plus pertinent lorsque l’environnement opérationnel réel implique des excitations simultanées significatives et que les interactions entre les différentes directions sont susceptibles d’affecter les performances du produit ou ses mécanismes de défaillance.
Au-delà de l’opposition « mono-axial vs multiaxial »
Les essais de vibration multiaxiaux ne doivent pas être considérés simplement comme une version améliorée des essais mono-axiaux.
La question essentielle est la suivante :
L’essai doit-il reproduire une excitation unidirectionnelle ou l’environnement vibratoire couplé auquel le produit est soumis en conditions réelles d’utilisation ?
Les pots vibrants mono-axiaux demeurent très pertinents, car ils offrent une approche éprouvée, maîtrisée et efficace pour de nombreux essais d’ingénierie.
Quant aux pots vibrants multiaxiaux, ils présentent un avantage majeur lorsque le réalisme de l’environnement et le couplage multidirectionnel sont des facteurs critiques.
En fin de compte, le meilleur essai de vibration n’est pas nécessairement le plus complexe. C’est celui qui reproduit le plus fidèlement les conditions pertinentes pour le problème d’ingénierie étudié.
Un environnement vibratoire complexe à reproduire ?
Nos experts vous aident à déterminer la stratégie d’essai la plus pertinente :
excitation mono-axiale, multiaxiale ou approche complémentaire.
